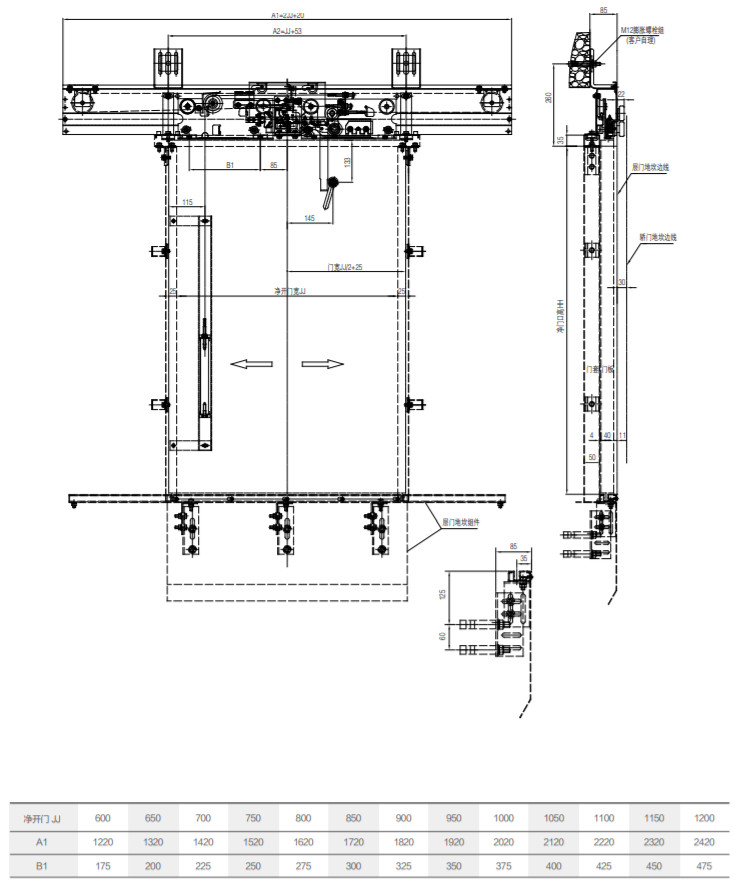

2-ቅጠሎች ማእከል የመክፈቻ የማረፊያ በር መሳሪያ THY-LD-B
1. የመክፈቻ ዘዴው የበሩን ፓኔል መክፈት እና የ 45Kg ፔንዱለም ተፅእኖ ፈተናን ማለፍ ነው.
2. በሩ በከባድ መዶሻ ለመዝጋት ይገደዳል, እና ከባድ መዶሻ እና የመመሪያው ቱቦ በማረፊያው በር ውስጠኛው ክፍል ላይ ይቀመጣል.
3. የበር መቆለፊያው የብሔራዊ ሊፍት ኢንስፔክሽን ሴንተር ፈተናን በማለፍ የ CE እና CU-TR የምስክር ወረቀት አግኝቷል።
4. የበር መቆለፊያ የሚተገበር ቮልቴጅ: ≤ AC230V, ≤ DC110V.

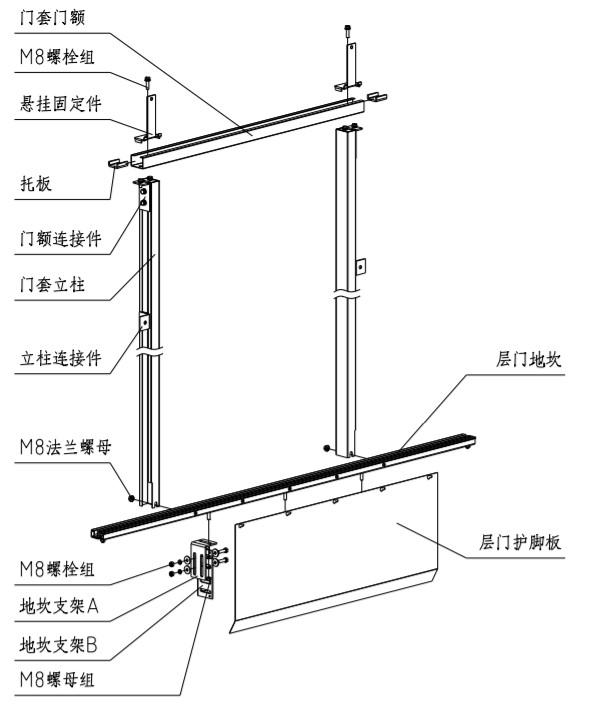

1. የሲሊን እና የበር ሽፋን መትከል
1.1. የ Sill መግቢያ እና መውጫ ቦታ በሆስቴክ መንገዱ መጠን ይወስኑ; ከመግቢያው እና ከመውጫው መሃከል ጋር ተመሳሳይ እንዲሆን የሲሊውን መሃከል ያስተካክሉት እና የሱፉን መሃል ምልክት ያድርጉ; ከ 1/1000 ያነሰ የሲሊቱን ደረጃ ማስተካከል; ውሃ ወደ ማንቂያው ውስጥ እንዳይገባ ለመከላከል ወለል።
1.2. የበሩን መሸፈኛ አምድ እና የበሩን መሸፈኛ በር ከግንኙነቶች ጋር ያገናኙ እና የተንጠለጠሉትን የመጠገጃ ክፍሎችን ይጫኑ; በሩን በሲዲው ላይ ያድርጉት ፣ የበሩን ሽፋን አምድ ከ 1/1000 በታች ያለውን ቋሚነት ያስተካክሉ ። የበሩን መሸፈኛ መሃከል ከመግቢያው መሃከል ጋር ይጣጣማል እና ይወጣል የሲል ማእከል ምልክት መለኪያ; የበሩን ሽፋን የታችኛው ግንባሩ አውሮፕላን መጠን እና የሲል የላይኛው አውሮፕላን የተጣራ በር ቁመት ነው. ማስተካከያው ከተጠናቀቀ በኋላ, M8 flange nut ይቆልፉ. መጠኑን ካስተካከለ በኋላ የዓምድ ማያያዣውን በግድግዳው ላይ ያስተካክሉት.
1.3. የማረፊያ በር ጣት መከላከያ በሲሉ ላይ ያስተካክሉ።

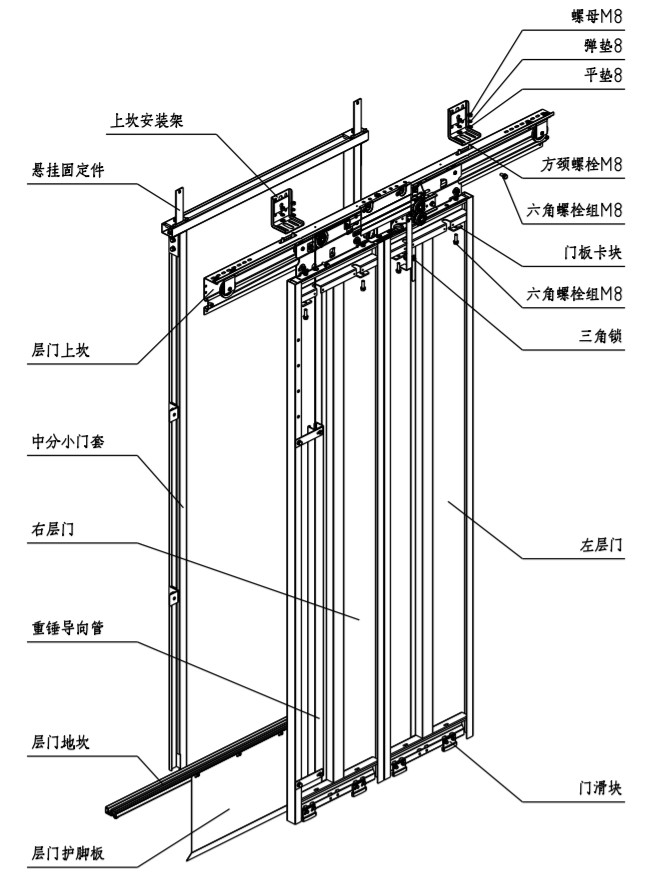

2. የማረፊያ በር መሳሪያ መትከል

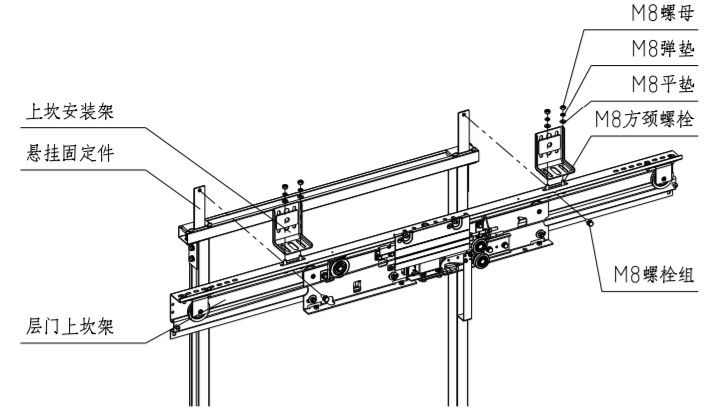

2.1. የማረፊያውን በር የላይኛው የሲል ፍሬም በተንጠለጠለው የመጠገጃ ክፍል ታችኛው ጫፍ ላይ ካለው ባርብ ጋር ያስተካክሉት እና የላይኛውን የሲል ፍሬም እና የማረፊያውን በር በ M8 * 20 ቦልት ቡድን በኩል ይቆልፉ.
2.2. የላይኛውን የሲል መጫኛ ፍሬም በሆስጣው ግድግዳ ላይ በማስፋፊያ ብሎኖች ወይም በግድግዳ ብሎኖች ያስተካክሉ። የላይኛው የሲል መጫኛ ፍሬም እና የማረፊያ በር የላይኛው Sill በ M8 ስኩዌር አንገት መቀርቀሪያዎች ተያይዘዋል.
2.3. የማረፊያውን በር ግራ እና ቀኝ ያስተካክሉት የበሩ መሃል ክፍት እና የመግቢያ እና መውጫው መሃል ወጥነት ያለው እንዲሆን ያድርጉ።
2.4. የማረፊያ በር መሳሪያውን ወለል ላይ ያለውን ቋሚነት ያስተካክሉ. የማረፊያ በር መሳሪያውን ወለል ወደ ± 0.5 ሚሜ ቀጥ ያለ መስመር በመዘርጋት ወይም የመኪናውን በር በማጣቀሻነት ያስተካክሉት.
2.5 በሚከተለው ወለል በሮች ላይ Sill ፍሬም መጫን ዋና መለኪያዎች ከገመገሙ በኋላ, ሁሉንም የመጫኛ ብሎኖች አጥብቀው:

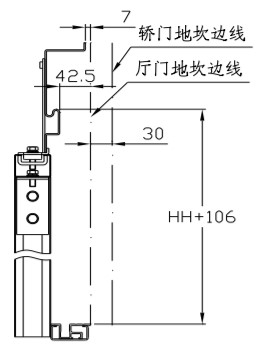

የማረፊያ በር የላይኛው Sill ፍሬም ቁመት: በላይኛው Sill ፍሬም መመሪያ ሃዲድ የላይኛው ወለል መካከል ያለው ርቀት ወደ ማረፊያ በር እና የማረፊያ በር Sill HH + 106 ሚሜ ነው;
የማረፊያ በር የላይኛው Sill ፍሬም መሃል: ወደ ማረፊያ በር የላይኛው Sill ፍሬም መሃል እና መግቢያ እና መውጫ መሃል መካከል መዛባት ± 1mm ነው;
የማረፊያ በር የላይኛው Sill መመሪያ ሀዲድ እና መኪናው በር መካከል ያለው ርቀት: በላይኛው Sill መመሪያ ሃዲድ መካከል ያለው ርቀት ወደ የማረፊያ በር እና የማረፊያ በር መካከል ያለው ርቀት 42.5mm ነው, እና የመኪና በር ላይ ያለውን ርቀት 72.5mm ነው.
የማረፊያ በር የላይኛው Sill ፍሬም ቁመት: በላይኛው Sill ፍሬም መመሪያ ሃዲድ የላይኛው ወለል መካከል ያለው ርቀት ወደ ማረፊያ በር እና የማረፊያ በር Sill HH + 106 ሚሜ ነው;
የማረፊያ በር የላይኛው Sill ፍሬም መሃል: ወደ ማረፊያ በር የላይኛው Sill ፍሬም መሃል እና መግቢያ እና መውጫ መሃል መካከል መዛባት ± 1mm ነው;
የማረፊያ በር የላይኛው Sill መመሪያ ሀዲድ እና መኪናው በር መካከል ያለው ርቀት: በላይኛው Sill መመሪያ ሃዲድ መካከል ያለው ርቀት ወደ የማረፊያ በር እና የማረፊያ በር መካከል ያለው ርቀት 42.5mm ነው, እና የመኪና በር ላይ ያለውን ርቀት 72.5mm ነው.
